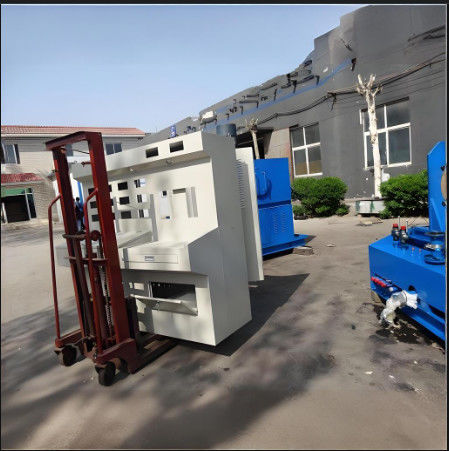

Testeur de pompe hydraulique industrielle haute performance pour travaux de réparation

 Testeur de pompe hydraulique / moteur

Moteur électrique: 75 kW à 160 kW

Pression: 31,5 MPa à 42 Mpa

Velocité: 0 à 1500 r/min

PLC de la société Siemens

Imprimante HP

Radiateur de refroidissement par air

Affichage numérique de diverses données


Une brève introduction

Le banc d'essai complet hydraulique est un équipement spécialisé utilisé pour l'essai et l'évaluation des composants hydrauliques dans les entreprises de maintenance.Le système sélectionne des composants et accessoires hydrauliques et électriques de haute qualité du pays et de l'étranger, et présente les caractéristiques de structure compacte, de qualité fiable, de conception raisonnable, de fonctionnement et d'entretien faciles,

Le système hydraulique de ce banc d'essai adopte une structure de réservoir d'huile fermé, ce qui lui permet de fonctionner dans un environnement poussiéreux.Il convient de veiller à nettoyer régulièrement la poussière sur l'équipement hydraulique pendant son utilisation afin de garantir une bonne dissipation thermique et une propreté de l'huile..




Caractéristiques structurelles
Ce dispositif utilise un moteur électrique comme système d'entraînement pour l'ensemble du banc d'essai et est équipé de deux unités de moteur de pompe à huile comme systèmes auxiliaires d'alimentation en carburant pour le banc d'essai.Le banc d'essai est divisé en quatre parties.La structure de l'installation présente les avantages d'un poids léger, d'une structure compacte, d'une capacité de charge élevée et d'une capacité de charge élevée.et facile à installer.
Il adopte une conception de bloc de circuit d'huile intégré, le système présente les caractéristiques d'une faible fuite, d'une structure compacte, d'un démontage et d'un assemblage faciles.
Le circuit d'huile de sortie est disposé de manière soignée et claire, ce qui facilite son utilisation et son installation.


Paramètres principaux:
Puissance: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0,75 = 187 kW
La pression maximale est de 35 MP.
Débit du système principal: 550L+550L
Vitesse de la pompe hydraulique: 0 à 1500 r/min
Configuration fonctionnelle et paramètres du banc d'essai:
Fonction: le banc d'essai complet hydraulique peut tester les composants suivants:
Les principaux essais: pompes hydrauliques simples et doubles; pompes hydrauliques ouvertes et fermées; moteur hydraulique axial à grande vitesse, etc.
Mode d'entraînement: puissance de sortie du moteur électrique de 160 kW; vitesse de rotation de 0 à 1500 r/min
Méthode de chargement:
1) Charge de la pompe: soupape de soulagement proportionnelle double pression de chargement à distance maximale 35Mpa
2) Chargement du moteur: le moteur de chargement (utilisé comme condition de fonctionnement de la pompe à ce moment) charge le moteur testé (mesure du couple, de la vitesse, etc. à l'arbre de torsion).
Méthode d'alimentation en huile: huile de pompe à huile à basse pression: 350 L/min 0-3MPa et huile d'auto-préparation sont toutes deux disponibles;
Huile auxiliaire de pilotage: 15 L/min 0-4Mpa
Mode d'affichage:

L'instrument et l'ordinateur peuvent afficher simultanément:
1Affichage numérique du débit, de la température, de la vitesse et du couple;
2. La pression est affichée par un manomètre mécanique (l'ordinateur lit le signal du capteur de pression);
Le niveau de liquide est affiché directement par le jauge de niveau;
3. Blocage du filtre déclenché par l' alarme rouge;
4Toutes les données affichées sur l'écran LCD de l'ordinateur, y compris les tableaux de données et les graphiques de courbe.
Purification de l'huile:Filtrer l'huile entrant et sortant du réservoir de carburant.
Un filtre à huile supplémentaire est fourni pour récupérer l'huile dans le réservoir d'huile de la plateforme de recyclage.
Médium de travail: ISOVG32 # huile hydraulique
Capacité du réservoir de carburant: 1500L, ravitaillement effectif 1300L
Quatre ensembles de brides polyvalentes et de joints connexes sont reliés par la pompe, et un arbre de connexion semi-finis est utilisé pour le traitement du manchon de l'arbre de connexion.


Produits testés
Essai d'inspection du déplacement: pas de pression de charge, mesurer le déplacement.
Épreuve d'efficacité volumétrique: mesurer l'efficacité volumétrique dans des conditions de fonctionnement nominales.
Test de surcharge: déplacement maximal, vitesse nominale,et la pression nominale de la pompe hydraulique doit fonctionner pendant moins d'une minute à 110% ou à la pression maximale (en fonction de la puissance du composant testé).
Fuite externe: lors de l'essai ci-dessus, vérifiez la situation de fuite de la pièce d'étanchéité.
Précision de l'essai: (1) Pression: précision ± 0,1%, plage de mesure de 0 à 35 Mpa
(2) Débit: précision ± 0,5%, plage de mesure 5-400 L/min
(3) Vitesse: précision ± 0,5%, plage de mesure 0-2200 r/min
(4) Température: précision ± 1 °C, plage de mesure -20-100 °C
