Testeur complet de pompe hydraulique avec ordinateur et rapport d'essai imprimé

Fabricant d'un testeur de pompe hydraulique complet

75 kW, 90 kW, 110 kW, 132 kW, 160 kW

avec rapport d'essai d'ordinateur et d'impression

pour la réparation ou la fabrication de pompes/moteurs/bouteilles hydrauliques,

1, Vue d' ensemble

1.1 Le banc d'essai complet hydraulique est un équipement spécial utilisé pour l'essai et l'évaluation des composants hydrauliques dans les entreprises de maintenance.Le système sélectionne des composants et accessoires hydrauliques et électriques de haute qualité au pays et à l'étrangerIl possède les caractéristiques de structure compacte, qualité fiable, conception raisonnable, fonctionnement et maintenance faciles.

1.2 Le système hydraulique du banc d'essai adopte la structure du réservoir d'huile fermé, qui est autorisé à fonctionner dans l'environnement avec de la poussière,mais la poussière sur le matériel hydraulique doit être nettoyée fréquemment lors de l'utilisation, de manière à assurer que le système hydraulique dispose d'une bonne dissipation de chaleur et d'une bonne propreté de l'huile.

2, Caractéristiques structurelles et fonctionnelles

2. 1. chargement à distance manuel; affichage par ordinateur; contrôle de fréquence variable et de vitesse variable, courbe d'essai et impression de rapport.

2Le banc d'essai peut tester des pompes hydrauliques, des vannes hydrauliques, des moteurs hydrauliques, des vannes de pompes hydrauliques, des fuites intérieures de cylindres, des caractéristiques de courbe, des essais de contrôle, etc.

2La désignation de bloc de boucle d'huile intégrée permet au système d'avoir les caractéristiques de moins de fuites, de structure compacte, de démontage et d'assemblage faciles.

2La boucle d'huile de sortie est disposée de façon ordonnée et transparente, facile à utiliser et à installer.

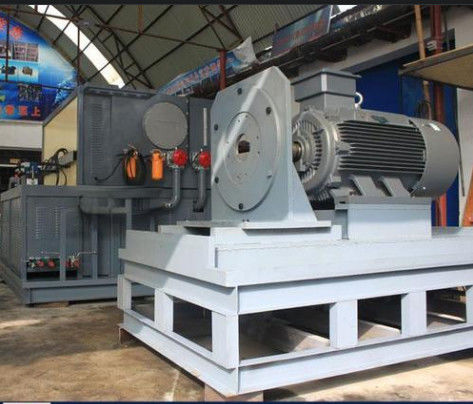

2Le banc d'essai est divisé en trois parties: la station de pompage principale, la plateforme de conduite du moteur électrique et le banc de contrôle.

3,Paramètres principaux:

Nom de l'équipement: banc d'essai complet hydraulique yst-400w

3Les principaux indicateurs techniques:R 160 kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5 à 45mpa

débit du système principal: 500 L + 500 L;

Pression principale du système: 450 bar

Le débit du système de contrôle haute pression de 0,5 à 30 mPa est de 16 L/min; pression maximale de 35 bar

Le débit d'huile de retour est de 0-100L et la pression d'huile de retour est de 0,3MPa

Vitesse d'essai de la pompe hydraulique: 0 à 2200 r / min

Flux d'huile de retour: 100 L

TestLes postes:

1,DTest de déplacement:essais de pression sans charge, essais de déplacement

2,Test deEfficacité en volume: l'efficacité en volume dans des conditions de fonctionnement nominales,

3.Je vous en prie.Le chargementt: déplacement maximal de la pompe ou du moteur hydraulique (haute vitesse), vitesse nominale, fonctionnant pendant moins d'une minute sous une pression nominale de 110% ou sous une pression maximale

4.EExterneFaillite le test:, vérification des fuites des pièces d'étanchéité lors des essais ci-dessus

5.Épreuve auxiliairepour les bouteilles d'huile hydraulique, les moteurs hydrauliques à basse vitesse et les vannes
