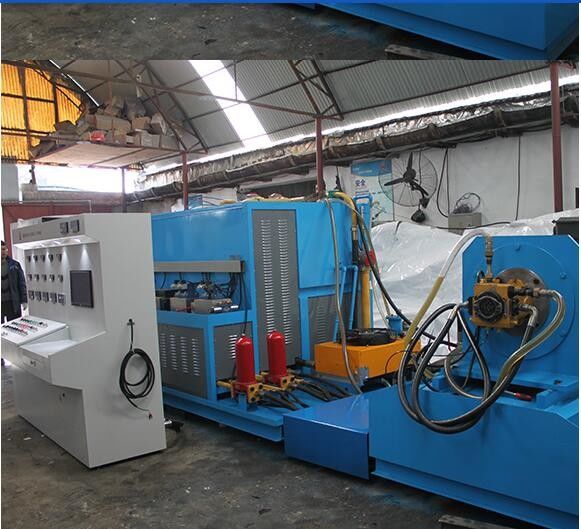

Équipement d'essai de pompe hydraulique fiable pour la réparation de machines de construction



Pompes hydrauliques à fonction globale / banc d'essai moteur

Une brève introduction

Le banc d'essai complet hydraulique est un équipement spécialisé utilisé pour tester et évaluer les composants hydrauliques dans les entreprises de maintenance.Le système sélectionne des composants et accessoires hydrauliques et électriques de haute qualité du pays et de l'étranger, et présente les caractéristiques de structure compacte, de qualité fiable, de conception raisonnable, de fonctionnement et d'entretien faciles,

Le système hydraulique de ce banc d'essai adopte une structure de réservoir d'huile fermée, ce qui lui permet de fonctionner dans un environnement poussiéreux.Il convient de veiller à nettoyer régulièrement la poussière sur l'équipement hydraulique pendant son utilisation afin de garantir une bonne dissipation thermique et une propreté de l'huile..




Caractéristiques structurelles
Ce dispositif utilise un moteur électrique comme système d'entraînement pour l'ensemble du banc d'essai et est équipé de deux unités de moteur de pompe à huile comme systèmes auxiliaires d'alimentation en carburant pour le banc d'essai.Le banc d'essai est divisé en quatre parties.La structure de l'installation présente les avantages d'un poids léger, d'une structure compacte, d'une capacité de charge élevée et d'une capacité de charge élevée.et facile à installer.
Il adopte une conception de bloc de circuit d'huile intégré, le système présente les caractéristiques d'une faible fuite, d'une structure compacte, d'un démontage et d'un assemblage faciles.
Le circuit d'huile de sortie est disposé de façon soignée et claire, ce qui facilite l'exploitation et l'installation.


Paramètres principaux:
Puissance: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0,75 = 187 kW
La pression maximale est de 35 MP.
Débit du système principal: 550L+550L
Vitesse de la pompe hydraulique: 0 à 1500 r/min
Configuration fonctionnelle et paramètres du banc d'essai:
Fonction: le banc d'essai complet hydraulique peut tester les composants suivants:
Les principaux essais: pompes hydrauliques simples et doubles; pompes hydrauliques ouvertes et fermées; moteur hydraulique axiale à grande vitesse, etc.
Mode d'entraînement: puissance de sortie du moteur électrique de 160 kW; vitesse de rotation de 0 à 1500 r/min
Méthode de chargement:
1) Charge de la pompe: soupape de soulagement proportionnelle double pression de chargement à distance maximale 35Mpa
2) Chargement du moteur: le moteur de chargement (utilisé comme condition de fonctionnement de la pompe à ce moment) charge le moteur testé (mesure du couple, de la vitesse, etc. à l'arbre de torsion).
Méthode d'alimentation en huile: huile de pompe à huile à basse pression: 350 L/min 0-3MPa et huile d'auto-préparation sont toutes deux disponibles;
Huile auxiliaire de pilotage: 15 L/min 0-4Mpa
Mode d'affichage:

L'instrument et l'ordinateur peuvent afficher simultanément:
1Affichage numérique du débit, de la température, de la vitesse et du couple;
2. La pression est affichée par un manomètre mécanique (l'ordinateur lit le signal du capteur de pression);
Le niveau de liquide est affiché directement par le jauge de niveau;
3. Blocage du filtre déclenché par l' alarme rouge;
4Toutes les données affichées sur l'écran LCD de l'ordinateur, y compris les tableaux de données et les graphiques de courbe.
Purification de l'huile:Filtrer l'huile entrant et sortant du réservoir de carburant.
Un filtre à huile supplémentaire est fourni pour récupérer l'huile dans le réservoir d'huile de la plateforme de recyclage.
Médium de travail: ISOVG32 # huile hydraulique
Capacité du réservoir de carburant: 1500L, ravitaillement effectif 1300L
Quatre ensembles de brides polyvalentes et de joints connexes sont reliés par la pompe, et un arbre de connexion semi-finis est utilisé pour le traitement du manchon de l'arbre de connexion.


Produits testés
Essai d'inspection du déplacement: pas de pression de charge, mesurer le déplacement.
Épreuve d'efficacité volumétrique: mesurer l'efficacité volumétrique dans des conditions de fonctionnement nominales.
Test de surcharge: déplacement maximal, vitesse nominale,et la pression nominale de la pompe hydraulique doit fonctionner pendant moins d'une minute à 110% ou pression maximale (en fonction de la puissance du composant testé).
Fuite externe: lors de l'essai ci-dessus, vérifiez la situation de fuite de la pièce d'étanchéité.
Précision de l'essai: (1) Pression: précision ± 0,1%, plage de mesure de 0 à 35 Mpa
(2) Débit: précision ± 0,5%, plage de mesure 5-400 L/min
(3) Vitesse: précision ± 0,5%, plage de mesure 0-2200 r/min
(4) Température: précision ± 1 °C, plage de mesure -20-100 °C



Méthode d'essai
Épreuve de pompe hydraulique: le moteur moteur principal entraîne le filtre de la pompe testé pour extraire le milieu du réservoir d'huile hydraulique afin d'achever l'action de travail.La charge de pression est augmentée ou diminuée à travers la soupape de soulagement proportionnelle à l'entrée d'huile de travail de la pompe d'essai.. (La pompe à circuit fermé nécessite l'allumage de la pompe d'alimentation en huile auxiliaire)
Essai du moteur hydraulique axiale à grande vitesse: effectuer l'essai de l'état de la pompe avec la même pompe (la pompe d'alimentation en huile auxiliaire doit être allumée)
Moteur hydraulique à grande vitesse avec fonction de vanne d'équilibrage: le moteur soumis à l'essai est soumis à un essai de charge à l'extrémité de l'arbre par le moteur de charge (utilisé comme condition de fonctionnement de la pompe à ce moment-là).


Autres données
Le débit maximal du système est ≤ 550L/min * deux canaux
Le débit maximal du système auxiliaire à basse pression est ≤ 350 L/min et la pression maximale du

Le système auxiliaire à basse pression est de 0,6-3 MPa.

Le débit maximal du système pilote est ≤ 15 L/min et la pression maximale du système auxiliaire pilote est de 0 à 4 MPa.

Plage de température de l'environnement de fonctionnement de l'équipement: -10 à 60 °C

Les exigences de puissance de l'équipement: AC380V 400A

L'alimentation du capteur et de la commande: DC24V

L'ordinateur génère automatiquement des rapports expérimentaux, des graphiques de courbe, la collecte de données et les sorties d'impression.

Mode d'affichage: affichage numérique de vitesse, débit, température et couple.

Quels composants ont été testés: principalement des pompes hydrauliques ouvertes, des pompes à double ouverture, des pompes fermées, des moteurs hydrauliques à grande vitesse, etc.

Rotation dans le sens des aiguilles d'une montre, rotation dans le sens antihoraire; peut être testée

J'ai installé un filtre à huile pour récupérer le pétrole qui fuit.

Configuration principale
1 moteur électrique de 160 kW 1 jeu
2 radiateurs 450L/Min 2 unités
3 moteurs auxiliaires de 22 kW 1 jeu
4 moteurs électriques 2,2 kW 1 jeu
5 armoires de distribution de 187 kW 1 ensemble
6 chariots à filtre à huile de 0,75 kW (LUC/40) 1 jeu
7 soupapes de débordement, 5 soupapes de débordement principales, 5 soupapes de débordement à distance, un total de 10 soupapes
Plaque de vanne à sens unique de 8 pièces et vanne tubulaire de 8 pièces
9 soupapes directionnelles, 2 pièces
10 filtres de retour d'huile, 2 pièces
11 filtres à aspiration d'huile 2 pièces
12 filtres à air 1 pièce
13 moniteur d'affichage du niveau du liquide YWZ/400T 1 pièce
14 blocs intégrés Shandong Huayi Hydraulique 4 pièces
15 réservoirs de carburant et des conduites accessoires, Shandong Huayi hydraulique 1 jeu
16 capteurs de débit, 50, 25, un total de 3 ensembles
17 appareils d'affichage numérique, 6 pièces
Un convertisseur de fréquence de 180 kW
19 pompes hydrauliques 45V75A C310, au total 2 unités
20 moteurs de chargement à grande vitesse A2FM250 1 jeu
21 soupapes d'aspiration d'huile, 2 pièces
Un ensemble de 22 tuyaux hydrauliques
Un compteur de couple de 23
24 capteur de température PT100 1
25 détecteurs de vitesse NJK 1
26 capteurs de pression, 3 pièces
27PLC Siemens 1 unité
28 manomètres mécaniques, 6 pièces
29 composants électriques, y compris les contactors, relais, commutateurs d'air, transformateurs, sources d'alimentation des commutateurs, etc.
30 modules Siemens (4 entrées analogiques) 3 unités
31 ordinateurs industriels 1 unité
32 transformateurs de courant, un voltmètre chacun
Imprimante de 33 ch 1 unité
34 appareils d'éclairage, 4 lampes
35 moniteur 1 unité
