Équipement de test de pompe hydraulique industrielle facile à utiliser 31Mpa-42Mpa

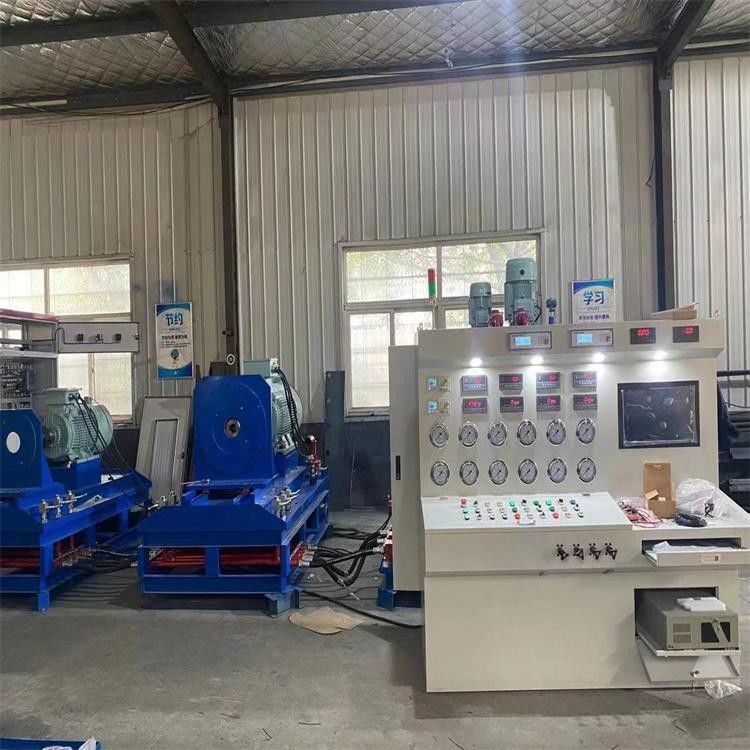

Banque d'essai de pompe hydraulique / moteur

Une brève introduction

Le banc d'essai complet hydraulique est un équipement spécialisé utilisé pour tester et évaluer les composants hydrauliques dans les entreprises de maintenance.Le système sélectionne des composants et accessoires hydrauliques et électriques de haute qualité du pays et de l'étranger, et présente les caractéristiques de structure compacte, de qualité fiable, de conception raisonnable, de fonctionnement et d'entretien faciles,

Le système hydraulique de ce banc d'essai adopte une structure de réservoir d'huile fermée, ce qui lui permet de fonctionner dans un environnement poussiéreux.Il convient de veiller à nettoyer régulièrement la poussière sur l'équipement hydraulique pendant son utilisation afin de garantir une bonne dissipation thermique et une propreté de l'huile..

Caractéristiques structurelles

Ce dispositif utilise un moteur électrique comme système d'entraînement pour l'ensemble du banc d'essai et est équipé de deux unités de moteur de pompe à huile comme systèmes auxiliaires d'alimentation en carburant pour le banc d'essai.Le banc d'essai est divisé en quatre parties.La structure de l'installation présente les avantages d'un poids léger, d'une structure compacte, d'une capacité de charge élevée et d'une capacité de charge élevée.et facile à installer.
Il adopte une conception de bloc de circuit d'huile intégré, le système présente les caractéristiques d'une faible fuite, d'une structure compacte, d'un démontage et d'un assemblage faciles.
Le circuit d'huile de sortie est disposé de façon soignée et claire, ce qui facilite l'exploitation et l'installation.


Paramètres principaux:

Puissance: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0.75
La pression maximale est de 35 MP.
Débit du système principal: 550L+550L
Vitesse de la pompe hydraulique: 0 à 1500 r/min
Configuration fonctionnelle et paramètres du banc d'essai:
Fonction: le banc d'essai complet hydraulique peut tester les composants suivants:
Les principaux essais: pompes hydrauliques simples et doubles; pompes hydrauliques ouvertes et fermées; moteur hydraulique axiale à grande vitesse, etc.
Mode d'entraînement: puissance de sortie du moteur électrique de 160 kW; vitesse de rotation de 0 à 1500 r/min

Produits testés
Essai d'inspection du déplacement: pas de pression de charge, mesurer le déplacement.
Épreuve d'efficacité volumétrique: mesurer l'efficacité volumétrique dans des conditions de fonctionnement nominales.
Test de surcharge: déplacement maximal, vitesse nominale,et la pression nominale de la pompe hydraulique doit fonctionner pendant moins d'une minute à 110% ou pression maximale (en fonction de la puissance du composant testé).
Fuite externe: lors de l'essai ci-dessus, vérifiez la situation de fuite de la pièce d'étanchéité.
Précision de l'essai: (1) Pression: précision ± 0,1%, plage de mesure de 0 à 35 Mpa
(2) Débit: précision ± 0,5%, plage de mesure 5-400 L/min
(3) Vitesse: précision ± 0,5%, plage de mesure 0-2200 r/min
(4) Température: précision ± 1 °C, plage de mesure -20-100 °C
