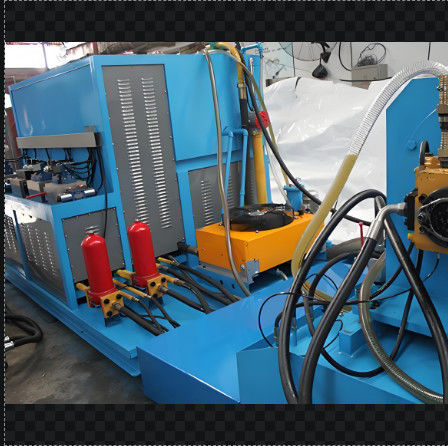

Machine de test de pompe hydraulique numérique de 160 kW avec ordinateur

Pompes hydrauliques/bancs d'essai moteur, pour la réparation de pompes ou de moteurs

Objets d'essai

1,DTest de déplacement:essais de pression sans charge, essais de déplacement

2,Test deEfficacité en volume: l'efficacité en volume dans des conditions de fonctionnement nominales,

3.Je vous en prie.Le chargementt: déplacement maximal de la pompe ou du moteur hydraulique (haute vitesse), vitesse nominale, fonctionnement d'une minute ou moins sous pression nominale ou sous pression maximale

4.EExterneFaillite le test: lors de l'essai ci-dessus, vérifier la fuite des pièces d'étanchéité.

Caractéristiques structurelles:

1. L'ensemble du banc d'essai est entraîné par un moteur électrique. Ce banc d'essai peut être divisé en trois parties: la plateforme du moteur électrique, la plateforme du réservoir d'huile et le cabinet de commande.La structure présente une petite taille, légèreté, disposition compacte et facilité d'installation, entre autres caractéristiques.

2Il adopte la conception d'un bloc hydraulique intégré, assurant moins de fuites, une structure compacte et facilitant l'assemblage et le démontage.

3Les tuyaux d'huile de sortie sont disposés de façon ordonnée, présentant une disposition claire et facilitant l'exploitation et l'installation.

Paramètres principaux:

1. Dimension et paramètres principaux:
Poids: 3 tonnes

Dimension extérieure:
La plateforme de conduite: 1400 * 2100 * 1600 mm

Le réservoir d'huile principal et la table de commande de la vanne: 2700 * 2050 * 2030 mm

Puissance motrice: 110 kW

Le moteur auxiliaire: 22 kW. La pompe d'alimentation en huile à basse pression est une pompe à palettes, 45V - 75A

Moteur auxiliaire: 22 kW. La pompe à huile haute pression est A2F23/31

Débit maximal: 500L + 500L

2. La configuration principale et les paramètres du banc d'essai:

Mode de conduite: moteur électrique

Vitesse: moteur à 4 pôles, 0 à 3000 r/min (il est recommandé d'utiliser moins de 2300 r/min)

Mode de chargement: édition informatique; modes manuel et automatique pour la pression de chargement

Mode d'approvisionnement en huile: auto-absorption et par la force

Mode d'affichage: compteur numérique et écran d'ordinateur

Mode de fonctionnement: fonctionnement manuel et automatique

3- Médium de travail: huile hydraulique ISOVG46

4- Volume du réservoir d'huile: 1250 L conçu, 1200 L en réalité

5Exigence de propreté de l'huile: GB/T14039 19/16 (classe NAS10)

Mode d'alimentation en huile:

Apport d'huile de pompe à huile à basse pression: 70 L/min 0-3MPa

Offre d'huile d'auto-préchauffage

Pompes d'huile auxiliaires à haute pression: 18 L/min 0-31,5 Mpa

1# huile auxiliaire de la pompe pilote: 15L/min 0-4Mpa

2# huile auxiliaire de la pompe pilote: 15L/min 0-4Mpa

Mode d' affichage:

1. par compteurs et par ordinateur;

• Le débit, la température et la vitesse sont indiqués en chiffres;
• La pression est affichée par compteur et l'ordinateur lit le signal envoyé par le capteur de pression;
• Le niveau d'huile est affiché directement par le jauge de niveau du liquide
• Le blocage du filtre est alarmé par la lumière rouge et le bourdonnement.

Instructions d'installation:

1. À l'arrivée de ce système hydraulique, vérifiez si tout répond aux exigences. Déterminez si le banc d'essai est conforme à la demande de conception et s'il y a des dommages. Sinon,contacter directement le fabricant.
2. Lors de l'installation de chaque partie du système hydraulique,s'assurer que le couvercle ou le revêtement de chaque port d'huile extérieur ne tombe pas avant de connecter les tuyaux de cet équipement afin d'éviter toute pollution du système hydraulique.
3Après avoir transporté ce système hydraulique à la position d'installation, fixer fermement pour éviter tout impact sur les performances du système.
4Une fois que chaque partie de ce système hydraulique est en position correcte, connectez les tuyaux du système hydraulique conformément au dessin de fonctionnement hydraulique.
5. Pendant le processus de connexion, n'omettez ni n'endommager aucun joint.
6Après avoir terminé l'installation, veuillez connecter l'électricité.
