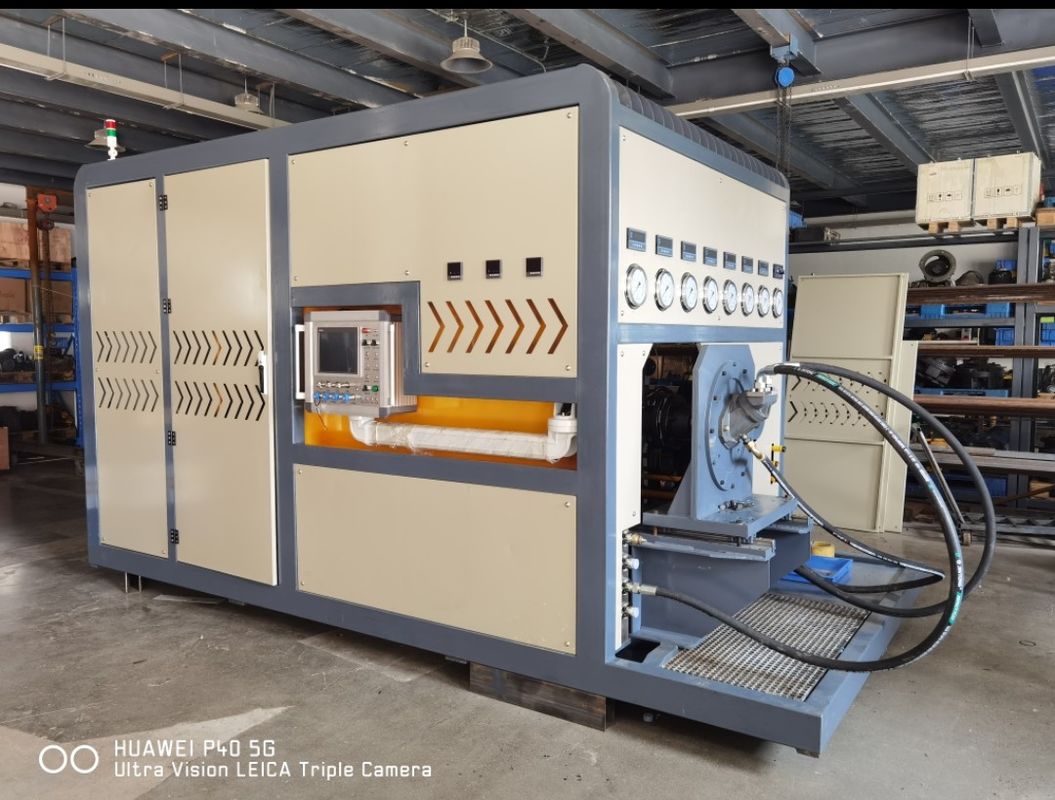

Banque d'essai de pompe hydraulique avancée pour tester divers composants hydrauliques

Banque d'essai de la pompe hydraulique

I. Exigences fonctionnelles:
Capable de tester principalement des pompes hydrauliques (pompes ouvertes, pompes fermées, pompes doubles ouvertes) et des moteurs à grande vitesse.

L'ordinateur sur le banc d'essai acquiert et enregistre les données d'essai de la pompe hydraulique et du moteur hydraulique, puis crée des courbes d'affichage et imprime des rapports d'essai.

II. Le secteur privé
Points d'essai:

1- Essai de déplacement: comprenant un essai de pression sans charge et un essai de déplacement.
2Test de l'efficacité du volume: Mesure de l'efficacité du volume dans des conditions de fonctionnement nominales.
3Test de surcharge: comprenant le déplacement maximal de la pompe ou du moteur hydraulique (à grande vitesse), la vitesse nominale et le fonctionnement pendant 1 minute ou moins sous pression nominale ou la pression maximale.
4. Essai de fuite externe: lors de l'essai susmentionné, inspecter la fuite des composants d'étanchéité.
5Assistance au test des vannes hydrauliques, des cylindres hydrauliques, etc.

III. Fonction et paramètres du banc d'essai

1Mode de conduite: Propulsé par moteur électrique, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Mode de réglage de la vitesse: réglé par convertisseur de fréquence, 100 - 3000 r/min.
3Mode de chargement: chargement à trois voies, par une soupape de soulagement manuelle, 38 MPa + 38 Mpa + 31,5 MPa.
4- Apport d'huile du banc d'essai à la pompe testée: des méthodes d'auto-préparation et de forçage sont disponibles.
5. Qu'est-ce qui peut être testé? Le banc d'essai examine principalement les pompes hydrauliques ouvertes, les pompes ouvertes en tandem, les pompes fermées et les moteurs hydrauliques à grande vitesse.il effectue des essais auxiliaires sur des vannes hydrauliques et des bouteilles hydrauliques, etc.
6Le banc d'essai est capable de tester des pompes à rotation dans le sens des aiguilles d'une montre et dans le sens inverse.
7Le banc de test peut générer et imprimer des rapports de test.
8Le banc d'essai est équipé d'un filtre pour la récupération de l'huile de fuite.
9. le volume du réservoir d'huile: 1200L
10L'huile est filtrée avec une fonction d'alarme.
11. Méthode de refroidissement: radiateur de refroidissement par air
12Débit maximal du système: ≤ 380L/min + 380L/min + 150L/min
13. Débit maximal du système d'assistance à basse pression: ≤ 70 L/min. Pression du système d'assistance à basse pression: 3 Mpa
14- Débit maximal du système d'assistance à haute pression: ≤ 15 L/min. Pression du système d'assistance à haute pression: 31,5 Mpa
15Système de guidage: 2 pompes et 4 voies

Pour plus d'informations, veuillez me contacter.
