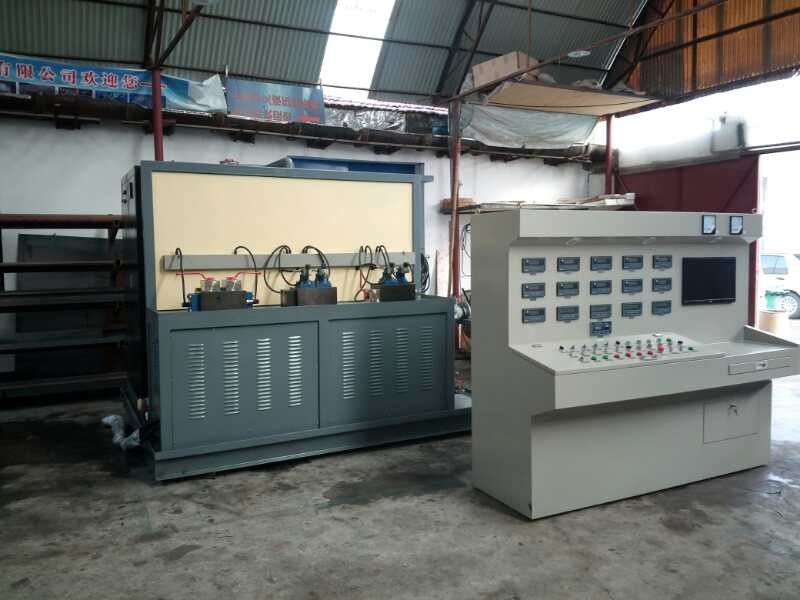

Banque d'essai hydraulique avancée pour des solutions d'essai complètes

Banque d'essai de pompe hydraulique pour la réparation des excavatrices

avec ordinateur et PLC SIEMENS

Ce banc d'essai adopte une structure de réservoir d'huile fermé, ce qui permet de travailler dans un environnement de poussière, mais les utilisateurs doivent veiller à nettoyer régulièrement la poussière sur le banc d'essai,pour assurer une bonne dissipation de chaleur du système hydraulique et la propreté de l'huile.

Le YST 500 est un banc de test professionnel complet, qui est conçu pour tester la pompe hydraulique / moteur ainsi que le test de la pompe pr moteur réparée.YST 500 sélectionne des composants et accessoires hydrauliques de haute qualité nationaux et étrangers, il présente donc les avantages de la structure compacte, de la qualité fiable, d'une conception raisonnable,Facilité d'utilisation et d'entretien et autres caractéristiques/ Il est conforme à la norme chinoise GB3766-88 "système hydraulique des conditions techniques générales" , dans lequel chaque demande de test peut être satisfaite par YST 500/

Paramètres principaux

• Dimension et principaux paramètres

Poids: 3 tonnes

Dimension extérieure:

La plateforme de conduite: 1400*2100*1600 mm

Le réservoir d'huile principal et la table de commande de la vanne: 2700*2050*2030mm

Puissance motrice: 110 kW

Moteur auxiliaire: pompe d'alimentation en huile à basse pression de 22 kW est pompe à palettes, 45V-75A

Moteur auxiliaire: 22 kW, pompe d'alimentation en huile haute pression A2F23/31

Débit maximal: 500L+500L

2. la configuration principale et les paramètres du banc d'essai

Mode de conduite: par moteur électrique

Vitesse: moteur à quatre pôles, 0 ‰ 3000 r/min (l'utilisation inférieure à 2300 r/min est recommandée)

Mode de chargement: édition informatique; mode manuel et mode automatique pour la pression de chargement,

Mode d'approvisionnement en huile: auto-absorption et par la force

Mode d'affichage: compteur numérique et écran d'ordinateur

Mode de fonctionnement: fonctionnement manuel et automatique

3 milieu de travail:huile hydraulique ISOVG46

4. Volume du réservoir d'huileConçu pour 1250 L, 1200 L en réalité.

5- Les exigences de pureté de l'huile:

Le niveau de sécurité de l'appareil doit être fixé au niveau de sécurité de l'appareil.

IV: Instructions d'installation

1Après l'arrivée de ce système hydraulique, vérifiez si tout est conforme aux exigences, si le banc d'essai répond à la demande de conception et s'il y a des dommages.contacter directement le fabricant.

• Lors de l'installation de chaque partie du système hydraulique, veillez à ce que le couvercle ou le revêtement de chaque port d'huile extérieur ne tombe pas avant d'appliquer des tuyaux correspondants à cet équipement.pour éviter toute pollution de ce système hydraulique.

• Après que ce système hydraulique a été transporté à la position d'installation, fixez-le fermement, afin d'éviter toute influence sur les performances de ce système hydraulique.

• Après chaque partie de ce système hydraulique est à leur

position correcte, apparier les tuyaux pour le système hydraulique selon le dessin de fonctionnement hydraulique.

5.Quand vous effectuez le travail de raccordement, ne manquez ni n'endommager aucun joint,

6. Après avoir terminé l'installation, veuillez connecter les composants électriques selon le schéma de câblage.
