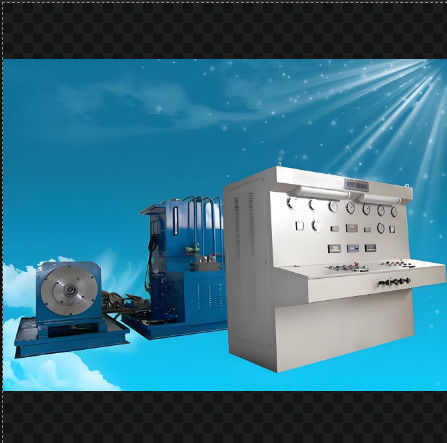

Banque d'essai hydraulique à large plage de pression pour pompes hydrauliques

Banque d'essai hydraulique complète

pour la réparation ou la fabrication de pompes/moteurs/bouteilles,

Il teste les pompes hydrauliques (ouvertes, fermées, double pompe ouverte), les moteurs hydrauliques (haute vitesse) et les cylindres et vannes hydrauliques auxiliaires.

Description détaillée d'un banc d'essai de pompe hydraulique

Un banc d'essai de pompe hydraulique est un équipement sophistiqué conçu pour évaluer les performances, la fiabilité et l'efficacité des pompes hydrauliques.Ce banc sert d'outil essentiel pour les fabricantsLa description ci-dessous détaillée du banc d'essai de la pompe hydraulique et de ses composants.
Résumé du banc d'essai de la pompe hydraulique

Le banc d'essai de pompe hydraulique est un système complet qui simule des conditions de fonctionnement réelles pour tester des pompes hydrauliques dans divers scénarios.y compris un moteur de conduite, une pompe en cours d'essai, un panneau de commande, un système de filtration et un équipement d'acquisition de données.

Composants clés du banc d'essai de la pompe hydraulique

1Le moteur de conduite est responsable de l'alimentation de la pompe en cours d'essai.Le moteur est capable de régler sa vitesse pour simuler différentes conditions de fonctionnement, généralement compris entre 0 et 3000 tr/min.

2. Pompes en cours d'essai: le banc d'essai est conçu pour accueillir différents types de pompes hydrauliques, telles que les pompes à piston, les pompes à engrenages, les pompes à palettes et les moteurs à piston.La pompe est solidement montée sur le banc d'essai, permettant une installation et un retrait faciles.

3. Panneau de commande: le panneau de commande est le centre central pour le fonctionnement du banc d'essai. Il dispose d'une interface conviviale avec des boutons, des interrupteurs et un écran d'affichage.Le panneau de commande permet aux opérateurs de régler la vitesse du moteur, fixer des limites de pression et surveiller le processus d'essai.

4Système de filtration: un système de filtration de haute précision fait partie intégrante du banc d'essai pour assurer la propreté du fluide hydraulique pendant l'essai.un filtre à pression, et un filtre de retour, dont la précision de filtration est inférieure ou supérieure à 20 μm.

5Équipement d'acquisition de données: le banc d'essai est équipé de capteurs et d'un système informatisé d'acquisition de données pour enregistrer et analyser les données d'essai.et la consommation d'énergie sont surveillées en temps réel.

Caractéristiques et fonctions du banc d'essai de la pompe hydraulique

- Réglage de vitesse sans pas: le banc d'essai permet une régulation continue de la vitesse du moteur moteur, permettant aux opérateurs de tester la pompe dans différentes conditions de fonctionnement.

- Large plage de pression: le banc d'essai peut fonctionner dans un large spectre de pression, généralement de 31 à 42 Mpa, pour simuler différents environnements de travail.

- Mesure de haute précision: l'inclusion de compteurs et de jauges numériques assure une mesure précise et fiable des paramètres d'essai.

- Opération informatisée: le système informatique intégré facilite l'analyse avancée des données, la production de rapports et le suivi en temps réel des résultats des tests.

- Sécurité certifiée CE: le banc d'essai répond aux normes européennes de sécurité et de performance, assurant un environnement d'essai sûr.
En conclusion, le banc d'essai de la pompe hydraulique est un outil essentiel pour évaluer les performances et la fiabilité des pompes hydrauliques.Ses caractéristiques avancées et ses capacités de contrôle précis en font un atout indispensable pour les fabricants d'équipements hydrauliques, les professionnels de la maintenance et les chercheurs.

II. Le secteur privé , Objets d'essai:

1, essai de déplacement: pression à vide, mesure de la décharge.

2, essai d'efficacité du volume: l'efficacité de mesure du volume dans des conditions de fonctionnement nominales,

3, test de puissance: puissance de démarrage, puissance nominale, puissance de surcharge.

4, essai de surcharge: déplacement maximal de la pompe hydraulique ou du moteur (haute vitesse), régime nominal, pression nominale de 110% ou pression maximale de fonctionnement d'une minute ou moins.

5, essai de couple: couple d'entrée de la pompe hydraulique, couple à l'extrémité de l'arbre du moteur hydraulique (essai inverse)

6, essai de fuite externe: dans l'essai ci-dessus, vérifier la fuite des pièces d'étanchéité.

7, Essai auxiliaire pour une vanne hydraulique et une bouteille hydraulique, etc.


III. Fonction et paramètres du banc d'essai

1, mode d'entraînement: entraînement à moteur, puissance 110kw+22KW+22KW+0,75KW

2, mode vitesse: régulation de fréquence 0-3000r/min.

3, mode de charge: soupape de soulagement proportionnelle informatisée à double charge de 40 MPa.

4, débit maximal: <= 500 L/min

Le débit maximal du système auxiliaire à basse pression <= 330 L/min 5,
le système auxiliaire de pression maximale: 35 MPa

6. le débit maximal du système auxiliaire haute pression 34 L/min,
le système auxiliaire de pression maximale: 31,5 MPa

7, plage de température pour le banc d'essai: 0-60oC

8, avec radiateur à refroidissement à air

9, les besoins en puissance: AC380V 300A

10, les capteurs et la source d'alimentation de commande: DC24V

11, l'ordinateur génère automatiquement des rapports d'essais, des courbes, l'acquisition de données et l'impression.

12, mode d'affichage: affichage numérique de la vitesse, du débit, de la pression et du couple.
L'approvisionnement en pétrole: auto-préparation et approvisionnement en pétrole forcé.

13, composants d'essai: principalement pompe hydraulique ouverte, double pompe ouverte, pompe fermée, moteur hydraulique à grande vitesse.

14, Capable de tester à la fois la rotation dans le sens des aiguilles d'une montre et la rotation dans le sens inverse;

15, avec un filtre à huile pour recycler l'huile qui fuit

16Filtre de 4 degrés avec fonction d'alarme.

17Volume du réservoir d'huile: selon la demande du client

18, le fournisseur est responsable de l'installation et de la mise en service des équipements

Pour plus d' informations, veuillez me contacter
