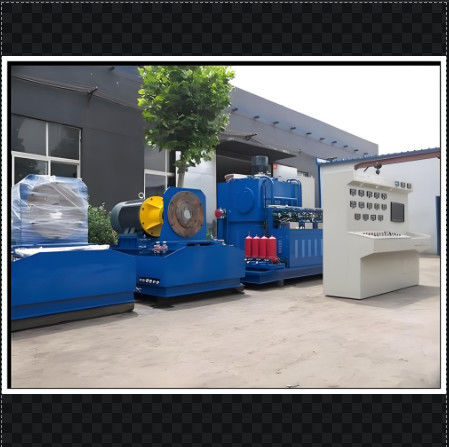

Banque d'essai hydraulique complète de pompe/moteur

Banque d'essai complète de pompe hydraulique

Fonction et paramètres du banc d'essai

1.conduireLele mode: par moteur électrique, 160kw+22KW+2,2KW+0,75KW+

2,la vitessele réglagele mode: commande du convertisseur de fréquence 0-1500 r/min.

3,mode de chargement: charge bilatérale, par une soupape de soulagement manuelle, 42 Mpa, pompes en tandem peuvent être testées.

4.affichageLele mode: la vitesse de rotation, le débit et la température sont affichés en.meter numérique.

La pression est affichée par le compteur mécanique

L'approvisionnement en huile du banc d'essai à la pompe nécessite des essais: à la fois auto-préparation et de manière forcée

5.ce qui peut être testéLe banc d'essai teste principalement des pompes hydrauliques ouvertes, des pompes ouvertes en tandem, des pompes fermées et des moteurs hydrauliques à grande vitesse. , et soupape hydraulique d'essai auxiliaire et moteur à bas régime, etc.

6 Le banc d'essai peut tester à la fois des pompes à rotation dans le sens horaire et des pompes à rotation dans le sens inverse.

7. le banc d'essai peut générer et imprimer le rapport d'essai.

8. le banc d'essai est équipé d'un filtre pour la récupération de l'huile de fuite.

9Volume du réservoir d'huile: 850 L à 3000 L

10. l'huile est filtrée avec une fonction d'alarme

Fonction du banc d'essai

Il teste principalement des pompes hydrauliques ouvertes simples, doubles ou triples, ou des pompes hydrauliques fermées simples, ou un moteur hydraulique axiale à grande vitesse, etc.

Mode de conduite: moteur électrique de 160 kW (6 pôles),

vitesse de rotation: 0 à 1500 r/min (Résistance à la combustionest recommandé)

Mode de chargement: 1 chargement pour la pompe, par la soupape de soulagement pilote et méthode de chargement en 3 boucles,

la pression maximale est de 35 Mpa*2+31,5 Mpa*1

• Chargement pour moteur hydraulique:

Mode d'alimentation en huile:

Apport d'huile de pompe à huile à basse pression: 70 L/min 0-3MPa

Offre d'huile d'auto-préchauffage

Pompes d'huile auxiliaires à haute pression: 18 L/min 0-31,5 Mpa

1# huile auxiliaire de la pompe pilote: 15L/min 0-4Mpa

2# huile auxiliaire de la pompe pilote: 15L/min 0-4Mpa

Mode d' affichage:

1. par compteurs et par ordinateur;

• Le débit, la température et la vitesse sont indiqués en chiffres;
• La pression est affichée par compteur et l'ordinateur lit le signal envoyé par le capteur de pression;
• Le niveau d'huile est affiché directement par le jauge de niveau du liquide
• Le blocage du filtre est alarmé par la lumière rouge et le bourdonnement.

Purification de l'huile: filtrage en 8 étapes

Une autre pompe à huile est équipée pour récupérer l'huile dans la rainure d'huile de la zone de la plateforme.

Moyen de travail:huile hydraulique isovg46

Volume du pétrole: 1000 L
