Banque d'essai hydraulique complète pour les essais et la maintenance des composants hydrauliques

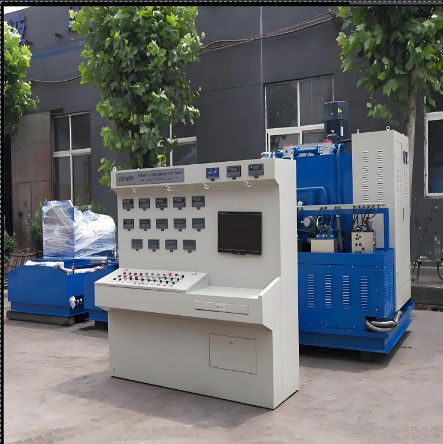

Banque d'essai hydraulique complète

Pour la réparation et la fabrication de pompes, moteurs et bouteilles, elle effectue des examens sur les pompes hydrauliques (ouvertes, fermées et à double ouverture), les moteurs hydrauliques (hautes vitesses),et effectue des essais auxiliaires sur des bouteilles et des vannes hydrauliques.

Les éléments d'essai sont les suivants:

1- Essai de déplacement: comprenant la pression de non-charge et la mesure de la décharge.
2Test d'efficacité du volume: Mesure de l'efficacité du volume dans des conditions de fonctionnement nominales.
3Test de puissance: couvrant la puissance de départ, la puissance nominale et la puissance de surcharge.
4Test de surcharge: détermination du déplacement maximal de la pompe ou du moteur hydraulique (haute vitesse), vitesse nominale, 110% de la pression nominale,ou la pression maximale pour un fonctionnement d'une minute ou moins.
5- Essai de couple: en utilisant le couple d'entrée de la pompe hydraulique et le couple à l'extrémité de l'arbre du moteur hydraulique (essai inverse).
6Test de fuite externe: lors des essais ci-dessus, la fuite des composants d'étanchéité est inspectée.
7- Épreuves auxiliaires de soupapes hydrauliques et cylindres hydrauliques, etc.

La fonction et les paramètres du banc d'essai sont les suivants:

1. Mode de conduite: motorisé, avec une puissance de 110 kW + 22 kW + 22 kW + 0,75 kW.
2Mode de vitesse: régulation de fréquence allant de 0 à 3000 r/min.
3Mode de chargement: la soupape de soulagement proportionnelle informatisée permet une charge bidirectionnelle allant jusqu'à 40 MPa, pouvant être utilisée pour tester des pompes duplex.
4Débit maximal: ≤ 500 L/min. Le débit maximal du système auxiliaire basse pression est ≤ 330 L/min.
5Pression maximale du système auxiliaire: 35 MPa.
6Le débit maximal du système auxiliaire haute pression est de 34 L/min. La pression maximale du système auxiliaire est de 31,5 MPa.
7. Plage de température du banc d'essai: dans les limites de 0 à 60oC.
8Il est équipé d'un radiateur à refroidissement par air.
9Les besoins en électricité: AC380V 300A.
10- Capteurs et régulateurs: 24 V.
11L'ordinateur génère automatiquement des rapports de test, des courbes, acquiert des données et permet l'impression.
12. Mode d'affichage: Fournit une affichage numérique de la vitesse, du débit, de la pression et du couple.
13. Composants d'essai: les principaux tests sont effectués sur des pompes hydrauliques ouvertes, des pompes doubles ouvertes, des pompes fermées et des moteurs hydrauliques à grande vitesse.et ainsi de suite.
14Il est capable de tester des rotations dans le sens des aiguilles d'une montre et dans le sens inverse.
15Il est équipé d'un filtre à huile pour le recyclage de l'huile qui fuit.
16Il dispose d'un filtre de 4 degrés avec une fonction d'alarme.
17Volume du réservoir d'huile: selon la demande du client.
18Le fournisseur est responsable de l'installation et de la mise en service des équipements.

Pour des informations plus détaillées, veuillez me contacter.
