Banque d'essai complète de réparation de pompe hydraulique

Banque d'essai hydraulique complète

pour la réparation ou la fabrication de pompes/moteurs/bouteilles,

Il teste les pompes hydrauliques (ouvertes, fermées, double pompe ouverte), les moteurs hydrauliques (haute vitesse) et les cylindres et vannes hydrauliques auxiliaires.

II. Le secteur privé , Objets d'essai:

1, essai de déplacement: pression à vide, mesure de la décharge.

2, essai d'efficacité du volume: l'efficacité de mesure du volume dans des conditions de fonctionnement nominales,

3, test de puissance: puissance de démarrage, puissance nominale, puissance de surcharge.

4, essai de surcharge: déplacement maximal de la pompe hydraulique ou du moteur (haute vitesse), régime nominal, pression nominale de 110% ou pression maximale de fonctionnement d'une minute ou moins.

5, essai de couple: couple d'entrée de la pompe hydraulique, couple à l'extrémité de l'arbre du moteur hydraulique (essai inverse)

6, essai de fuite externe: dans l'essai ci-dessus, vérifier la fuite des pièces d'étanchéité.

7, Essai auxiliaire pour une vanne hydraulique et une bouteille hydraulique, etc.


III. Fonction et paramètres du banc d'essai

1, mode d'entraînement: entraînement à moteur, puissance 110kw+22KW+22KW+0,75KW

2, mode vitesse: régulation de fréquence 0-3000r/min.

3, mode de charge: soupape de soulagement proportionnelle informatisée à double charge de 40 MPa.

4, débit maximal: <= 500 L/min

Le débit maximal du système auxiliaire à basse pression <= 330 L/min 5,
le système auxiliaire de pression maximale: 35 MPa

6. le débit maximal du système auxiliaire haute pression 34 L/min,
le système auxiliaire de pression maximale: 31,5 MPa

7, plage de température pour le banc d'essai: 0-60oC

8, avec radiateur à refroidissement à air

9, les besoins en puissance: AC380V 300A

10, les capteurs et la source d'alimentation de commande: DC24V

11, l'ordinateur génère automatiquement des rapports d'essais, des courbes, l'acquisition de données et l'impression.

12, mode d'affichage: affichage numérique de la vitesse, du débit, de la pression et du couple.
L'approvisionnement en pétrole: auto-préparation et approvisionnement en pétrole forcé.

13, composants d'essai: principalement pompe hydraulique ouverte, double pompe ouverte, pompe fermée, moteur hydraulique à grande vitesse.

14, Capable de tester à la fois la rotation dans le sens des aiguilles d'une montre et la rotation dans le sens inverse;

15, avec un filtre à huile pour recycler l'huile qui fuit

16Filtre de 4 degrés avec fonction d'alarme.

17Volume du réservoir d'huile: selon la demande du client

18, le fournisseur est responsable de l'installation et de la mise en service des équipements

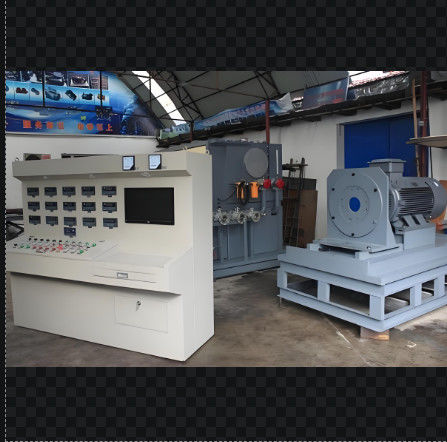

Exemple de configuration
