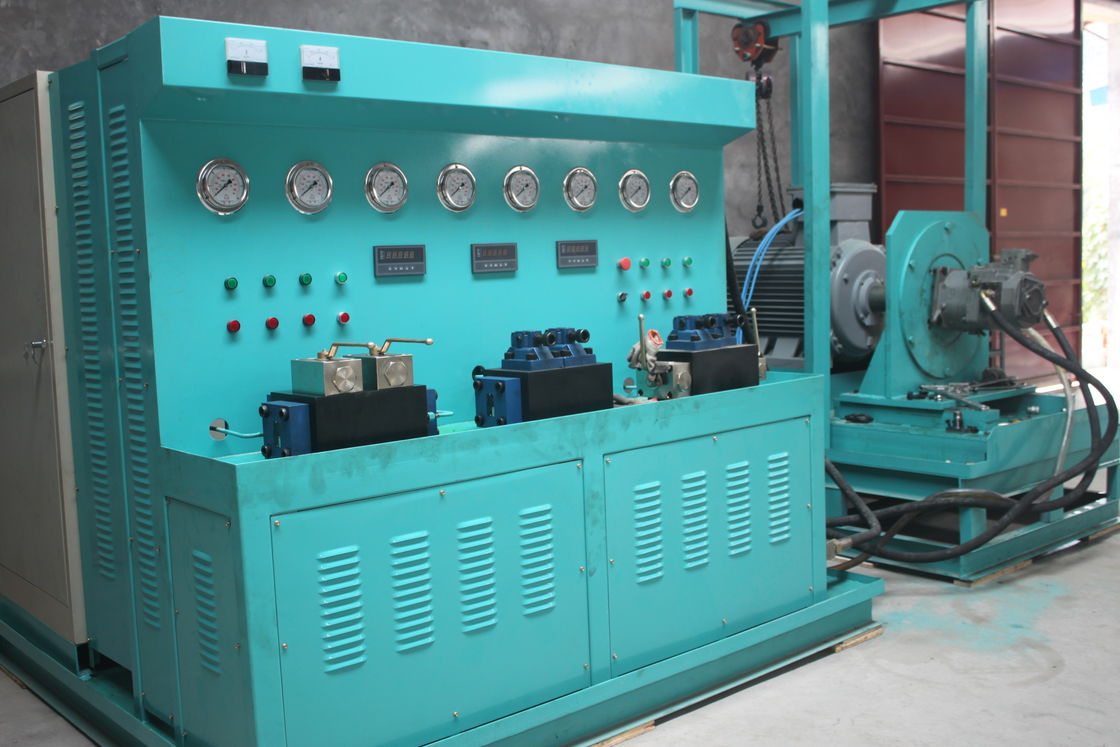

Banque d'essai complète de pompe hydraulique

Banque d'essai hydraulique complète

pour la réparation ou la fabrication de pompes, moteurs et bouteilles,

Il examine les pompes hydrauliques (ouvertes, fermées, doubles pompes ouvertes), les moteurs hydrauliques (haute vitesse) et effectue des essais auxiliaires sur des cylindres et des vannes hydrauliques.

II. Objets d'essai:

1- Essai de déplacement: pression à vide, mesure de la décharge.
2Épreuve d'efficacité du volume: Efficacité de mesure du volume dans des conditions de fonctionnement nominales.
3Test de puissance: puissance de démarrage, puissance nominale et surcharge.
4Test de surcharge: déplacement maximal de la pompe ou du moteur hydraulique (haute vitesse), vitesse nominale, pression nominale de 110% ou pression maximale de fonctionnement d'une minute ou moins.
5- Essai de couple: couple d'entrée de la pompe hydraulique, couple d'extrémité de l'arbre du moteur hydraulique (essai inverse)
6. Essai de fuite externe: lors des essais ci-dessus, vérifiez la fuite des composants d'étanchéité.
7- essais auxiliaires de soupapes hydrauliques et de bouteilles hydrauliques, etc.

III. Fonction et paramètres du banc d'essai

1Mode de conduite: motorisé, avec une puissance de 110 kW + 22 kW + 22 kW + 0,75 kW
2Mode de vitesse: régulation de fréquence de 0 à 3000 r/min.
3Mode de chargement: soupape de soulagement proportionnelle informatisée à charge bidirectionnelle allant jusqu'à 40 MPa. Capable de tester des pompes duplex.
4Le débit maximal du système auxiliaire à basse pression est <= 330 L/min.
5La pression maximale du système auxiliaire: 35 MPa
6Le débit maximal du système auxiliaire haute pression: 34 L/min. La pression maximale du système auxiliaire: 31,5 MPa
7. Plage de température pour le banc d'essai: 0 à 60oC
8Équipé d'un radiateur de refroidissement par air
9Les besoins en énergie: AC380V 300A
10Sensors et alimentation de commande: DC24V
11L'ordinateur génère automatiquement les rapports de test, les courbes, l'acquisition de données et l'impression.
12. Mode d'affichage: affichage numérique de la vitesse, du débit, de la pression et du couple.
13. Composants d'essai: principalement pour tester les pompes hydrauliques ouvertes, les pompes à double ouverture, les pompes fermées et les moteurs hydrauliques à grande vitesse.
14Capable de tester les rotations dans le sens des aiguilles d'une montre et dans le sens contraire.
15. avec filtre à huile pour le recyclage des huiles qui ont fui
16Filtre de 4 degrés avec fonction d'alarme.
17Volume du réservoir d'huile: selon la demande du client
18Le fournisseur est responsable de l'installation et de la mise en service des équipements.
