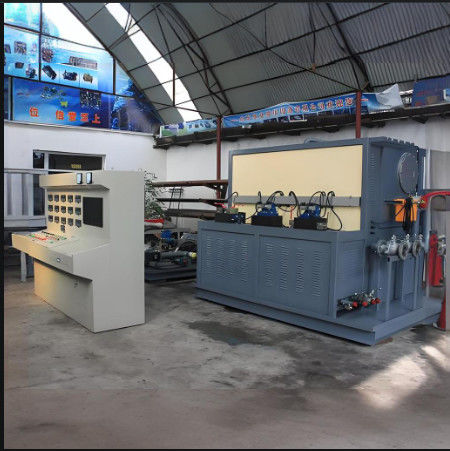

Édition informatique banc d'essai de moteur hydraulique pour pression de charge précise




Banque d'essai de la pompe hydraulique



les caractéristiques structurelles.
1.
Le moteur électrique est le système d'entraînement de l'ensemble du banc d'essai. Ce banc d'essai peut être divisé en trois parties: plateforme de moteur électrique, plateforme de réservoir d'huile, armoire de commande.La structure présente des caractéristiques de petite taille, légère, structure compacte et installation facile, etc.

2.
Il utilise la conception de bloc intégré hydraulique, de sorte que le système a moins de fuite structure compacte, et la commodité pour l'assemblage et le démontage

3Les tuyaux d'huile de sortie sont disposés de façon ordonnée, claire et facile à utiliser et à installer.


Paramètres principaux



• Dimension et principaux paramètres

Poids: 3 tonnes

Je vous en prie.dimension extérieure:

La plateforme de conduite: 1400*2100*1600 mm

Le réservoir d'huile principal et la table de commande de la vanne: 2700*2050*2030mm

Puissance motrice: 110 kW

Moteur auxiliaire: pompe d'alimentation en huile à basse pression de 22 kW est pompe à palettes, 45V-75A

Moteur auxiliaire: 22 kW, pompe d'alimentation en huile haute pression A2F23/31

Débit maximal: 500L+500L

2. la configuration principale et les paramètres du banc d'essai

Mode de conduite: par moteur électrique

Vitesse: moteur à quatre pôles, 0 ‰ 3000 r/min (l'utilisation inférieure à 2300 r/min est recommandée)

Mode de chargement: édition informatique; mode manuel et mode automatique pour la pression de chargement,

Mode d'approvisionnement en huile: auto-absorption et par la force

Mode d'affichage: compteur numérique et écran d'ordinateur

Mode de fonctionnement: fonctionnement manuel et automatique

3 milieu de travail:huile hydraulique ISOVG46


4. Volume du réservoir d'huileConçu pour 1250 L, 1200 L en réalité.

5L'exigence de lala propretéde l'huile:
Le niveau de sécurité de l'appareil doit être fixé au niveau de sécurité de l'appareil.
II. caractéristiques structurelles.
1.
Le moteur électrique est le système d'entraînement de l'ensemble du banc d'essai. Ce banc d'essai peut être divisé en trois parties: plateforme de moteur électrique, plateforme de réservoir d'huile, armoire de commande.La structure présente des caractéristiques de petite taille, légère, structure compacte et installation facile, etc.

2.
Il utilise la conception de bloc intégré hydraulique, de sorte que le système a moins de fuite structure compacte, et la commodité pour l'assemblage et le démontage

3Les tuyaux d'huile de sortie sont disposés de façon ordonnée, claire et facile à utiliser et à installer.


III Principaux paramètres



• Dimension et principaux paramètres

Poids: 5,1 tonnes

Je vous en prie.dimension extérieure:

La plateforme de conduite: 1400*2100*1600 mm

Le réservoir d'huile principal et la table de commande de la vanne: 2700*2050*2030mm

Puissance motrice: 110 kW

Moteur auxiliaire: pompe d'alimentation en huile à basse pression de 22 kW est pompe à palettes, 45V-75A

Moteur auxiliaire: 22 kW, pompe d'alimentation en huile haute pression A2F23/31

Débit maximal: 500L+500L

2. la configuration principale et les paramètres du banc d'essai

Mode de conduite: par moteur électrique

Vitesse: moteur à quatre pôles, 0 ‰ 3000 r/min (l'utilisation inférieure à 2300 r/min est recommandée)

Mode de chargement: édition informatique; mode manuel et mode automatique pour la pression de chargement,

Mode d'approvisionnement en huile: auto-absorption et par la force

Mode d'affichage: compteur numérique et écran d'ordinateur

Mode de fonctionnement: fonctionnement manuel et automatique

3 milieu de travail:huile hydraulique ISOVG46


4. Volume du réservoir d'huileConçu pour 1250 L, 1200 L en réalité.

5L'exigence de lala propretéde l'huile:
Le niveau de sécurité de l'appareil doit être fixé au niveau de sécurité de l'appareil.


Instructions d'installation

1Après l'arrivée de ce système hydraulique, vérifiez si tout est conforme aux exigences, si le banc d'essai répond à la demande de conception et s'il y a des dommages.contacter directement le fabricant.

• Lors de l'installation de chaque partie du système hydraulique, veillez à ce que le couvercle ou le revêtement de chaque port d'huile extérieur ne tombe pas avant d'appliquer des tuyaux correspondants à cet équipement.pour éviter toute pollution de ce système hydraulique.

• Après que ce système hydraulique a été transporté à la position d'installation, fixez-le fermement, afin d'éviter toute influence sur les performances de ce système hydraulique.

• Après chaque partie de ce système hydraulique est à leur

position correcte, apparier les tuyaux pour le système hydraulique selon le dessin de fonctionnement hydraulique.


5.Quand vous effectuez le travail de raccordement, ne manquez ni n'endommager aucun joint,
